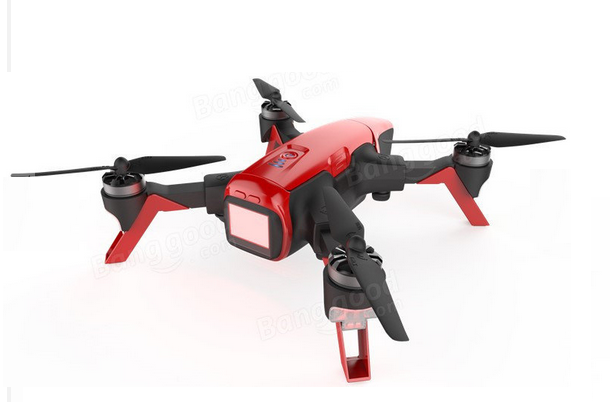

Red Arrow Racing Drohne - die erste Renn-Smart Drone von der berühmten chinesischen Firma Shenzhen Smart Drone UAV Co., Ltd. .. (im Folgenden: SmartDrone oder SMD). SmartDrone ist ein weltweit führender Anbieter von Ausrüstungen für die Luftfahrt und UAV.

Viele Erfahrungen wurden in Forschung und Entwicklung (F & E; Forschung und Entwicklung), Produktion und Implementierung von Flugsteuerungssystemen, Ausrüstung für Panorama-Luftaufnahmen, HD-Fotografie mit gleichzeitiger Anwendung auf UAV gesammelt.

SmartDrone hat viele Auszeichnungen für hohe Leistungen in der Softwareentwicklung. Hat eine starke Unterstützung von staatlichen Institutionen wie der Beijing University of Aeronautics und Kosmonautik und der Universität von Shenzhen. Hat weltweite Anerkennung auf dem Gebiet der Composite-Beschichtungen und Materialien für die Luftfahrt erhalten.

Shenzhen SmartDrone UAV Co., Ltd Setzt die weltweit führende Position in der Entwicklung und Implementierung von intelligenten Flugsteuerungssystemen für UAVs, mit Blick auf seine anschließende Anwendung für den Umweltschutz, in Luftaufnahmen, geographische Kartierung, Mineralexploration, Katastrophenüberwachung, Straßenüberwachung, Energieübertragung, Überwachung von Notfällen und Verringerung der Folgen von Naturkatastrophen.

• Bereit, aus der Box zu fliegen
• Rennformat
• Design
• Klappstrahlen
• Intelligente Flugmodi
• HD-Kamera
• Bürstenlose Motoren 2204 2200KV im Coupé mit ESC 15A
• Maximale Fluggeschwindigkeit 72 km / h
• Intelligente IOS-Orientierungskontrolle
• Flugmodus für Anfänger
• 5.8G Modul
• LED-Hintergrundbeleuchtung

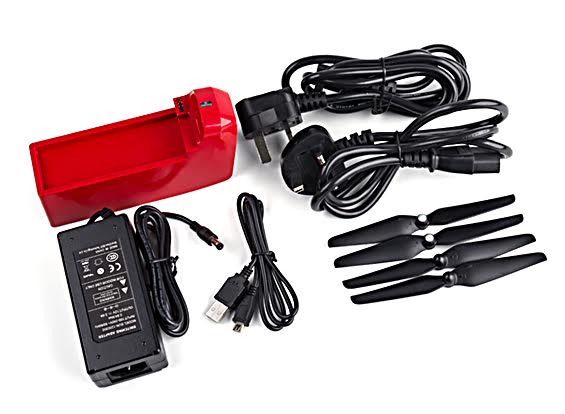

• Drohne Red Arrow Racing
• 2.4G / 5.8G Sender mit Display
• 4 × Trageschrauben
• 2 × Ersatzrotor
• Ladegerät
• Batterie
• Benutzerhandbuch

Drohne

• Höhenhaltemodus: Ja
• Auto Take-Off-Funktion: Ja
• Auto Landing Funktion: Ja
• Maximale Flugweite bei optimalem Betrieb des FPV: 150 Meter
• Batterietyp der Drohne: 3S 12V / 2200mAh LiPo
• Gewicht der Drohnenbatterie: 195gr
• Flugzeit: 15 Minuten
• Höchstgeschwindigkeit: GPS-Modus: 18 km / h / Sportmodus: 36 km / h /
• Höhenhaltemodus: 72 km / h
• Maximale Hubgeschwindigkeit: 10 km / h
• Maximale Geschwindigkeit der Abfahrt: 7 km / h
• Maximale Höhe auf Meereshöhe: bis zu 4000m
• Temperatur für Flüge: -10 ℃ ~ + 45 ℃
• Motoren: 2204 Blushless Motor KV2200
• Hintergrundbeleuchtung der Drohne: LED an jedem Strahl der Drohne + Stoppsignal
• Dimensionsdiagonale: 250mm
• Abmessungen (ohne Schrauben): 346 × 313 × 85 mm (erweitert); 229 × 222 × 85mm (gefaltet)
• Gewicht der Drohne (mit Batterie): 550gr
• Flugumgebung: drinnen / draußen

Kamera

• Bildsensor: CMOS Panasonic
• Elektronische Verschlusszeit: automatisch
• Fotoauflösung: 1280 × 720
• Videoauflösung: 1280 × 720p bei 30 fps.
• Kompatibel mit Speicherkarten: TF-Karte, Standard mit 8 GB, max. Bis zu 32 GB
• Fotoformat: JPG
• Videoformat: AVI
• Temperatur für Flüge: -10 ℃ ~ + 45 ℃
• Weißabgleich: Automatisch
• ISO: Automatisch
• Bordspannung: 12V
• Aktuelle Stärke: 250mA
• Betriebsfrequenz: 5,8 GHz
• Stabile Übertragungsdistanz des Videostreams: 150m

Sender

• Anzahl der Kanäle: 8
• Betriebsfrequenz: 2,4 GHz
• Kontrollierte Entfernung: 300m
• Temperatur für Flüge: -10 ℃ ~ + 45 ℃
• Stromversorgung: 2S 5000mAh LiPo
• Bildausgabe: eingebautes Display mit FPV-Sender
• Äquivalente isotrope Strahlungsleistung: 20 dBm
• Betriebsstrom / Spannung: 1.1A / 7.2V ~ 8.4V
• Batteriewarnung: <6.8V

Sensoren

Für die Orientierung im Raum für die Drohne ist Red Arrow Racing verantwortlich für eine ganze Reihe von Geräten:

• 3-Achsen-Magnetkompass
• 3-Achsen-Gyroskop
• 3-Achsen-Beschleunigungssensor
• Barometrischer Sensor

Motoren

Red Arrow Racing Drohne wird durch den hocheffizienten bürstenlosen 2204 KV2200 in einem Fach mit 15A Spannungsreglern des eigenen Designs der Shenzhen Smart Drone UAV Co zusammengebaut. Die Kombination aus hochpräziser Elektronik und leistungsstarken bürstenlosen Motoren sorgen für sportliche Dynamik .

Flugeigenschaften

Red Arrow Racing Drohne zeigte eine hervorragende Flugleistung, dynamisch, winddicht, voll erfüllt die angegebenen Spezifikationen in der Spezifikation. Die ausgezeichnete Arbeit der Sensoren im Abteil mit den intelligenten Flugmodi minimiert die Periode der Anpassung an das Management, vergibt alle Fehler, die Anfängern eigen sind. Alle Funktionen der Drohne funktionierten ohne Beanstandungen.

Red Arrow Racing hat drei programmierte intelligente Flugmodi.

IOS (Intelligente Orientierungssteuerung)

Hat eine ähnliche Arbeit mit dem berüchtigten "Headless-Modus", mit seiner Aktivierung für die Drohnen, wird es völlig gleich wie wo ändert sich die Aktivität Einstellungen, die Drohne reagiert und bereit, Kunstflug auf Wunsch des Piloten durchzuführen, aber die Elektronik sind streng überwacht die Orientierung im Raum.

Fortgeschritten

Dieser Modus ist für fortgeschrittene Piloten geeignet, der Algorithmus des Betriebs wird so umgebaut, dass alle Einschränkungen der Elektronik beseitigt werden und die Drohne bereit sein wird, alle 100% zu geben, und nur der Pilot ist verantwortlich für die Orientierung im Weltraum.

Anfänger

Das Regime ist nur für Anfänger, Geschwindigkeit und dynamische Indikatoren sind minimal, Drohne ist imposant, Sicherheit ist von größter Bedeutung. Dieser Modus ist für das Flugtraining geeignet.

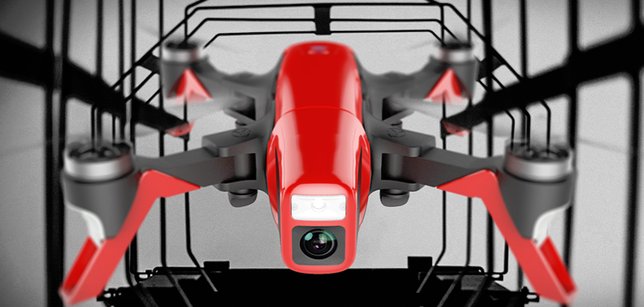

Red Arrow Racing Drohne ist mit einer HD-Kamera mit einem CMOS-Bildsensor von Panasonic ausgestattet. Es implementiert Foto / Video mit einer Auflösung von 1080 × 720/1080 × 720p bei 30 Bildern pro Sekunde. Erfüllt vollständig die angegebenen Spezifikationen in der Drohnenkamera-Spezifikation. Das Bild wie das Foto und das Video sind ohne Kommentare klar.

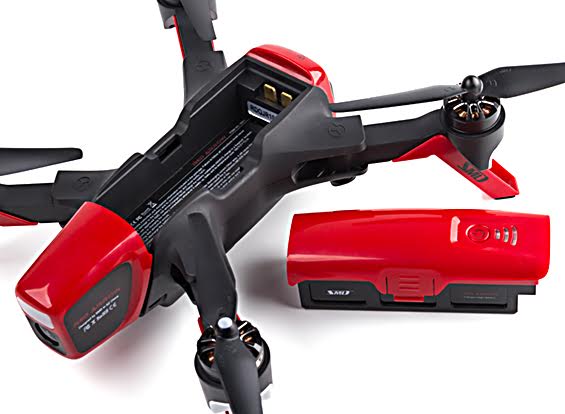

Power Red Arrow Racing Drohne entspricht dem Füllen des Quads 3S 12V / 2200mAh LiPo und bietet die Dauer des Fluges in jeder Betriebsart - 15 Minuten.

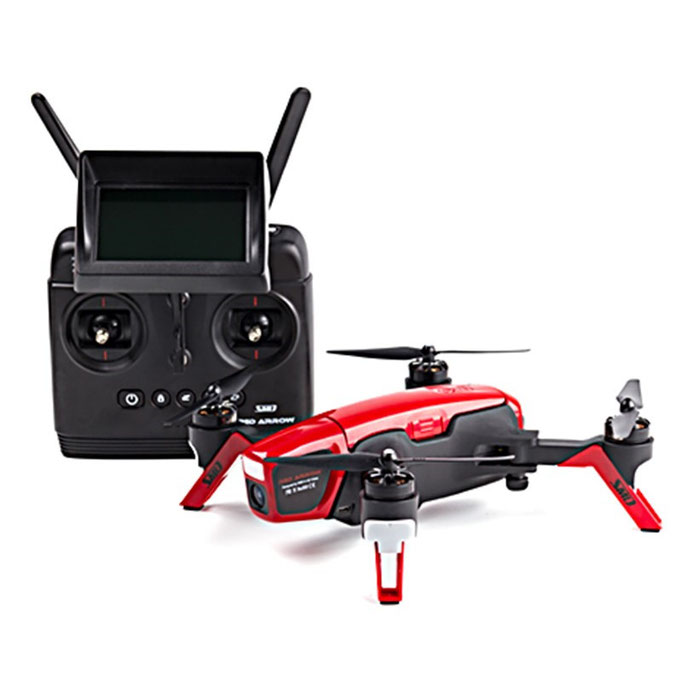

Der 8-Kanal-Sender Red Arrow Racing arbeitet mit einer Frequenz von 2,4 GHz, der kontrollierte Abstand beträgt 300 m, er ist mit einem eingebauten Display mit einem FPV-Sender ausgestattet. Bietet eine zuverlässige Übertragung des Videosignals auf eine Entfernung von 150 m. Die Stromversorgung erfolgt über eine leistungsstarke Batterie 2S 5000mAh LiPo.

Vorteile:

- Design, Geschwindigkeit, Management

- Qualität der Ausführung

- Rennformat 250

- faltbare Strahlen (Kompaktheit)

- Intelligente Flugmodi

- HD-Kamera, 5.8G-Modul

- bürstenlose Motoren

- Intelligente IOS-Orientierungskontrolle

- Flugmodus für Anfänger

- LED-Hintergrundbeleuchtung

Nachteile:

- Keine Heimkehrfunktion

Eine weitere Version der Renn-Smart Drone angepasst für das Flugtraining für Anfänger. Rechtfertigt das Geld, das für den Kauf im Ausland ausgegeben wird. Passt perfekt sowohl für Piloten der PRO-Stufe als auch für Anfänger, die sich zum ersten Mal entschieden haben, die Flüge mit den Drohnen des Rennformats zu versuchen. Long-Play-Kauf kann positive Emotionen aus Pilotierung für mehr als ein Jahr geben.
